Mikä on universaali vaihtotrukin istuin ja kuinka valita sellainen?

Kalustopäälliköt ja hankintaasiantuntijat kohtaavat yhteisen haasteen. Haarukkatrukin alkuperäinen istuin kuluu, ja OEM-osa on kallis tai lopetettu. Tässä tilanteessa a universaali vaihtotrukin istuin tarjoaa käytännöllisen ratkaisun. Tämä artikkeli tarjoaa insinööritason oppaan näiden istuinten valintaan, asennukseen ja validointiin. Keskitymme teknisiin eritelmiin, yhteensopivuuteen ja B2B-ostajien pitkän aikavälin arvoon.

Universaalien vaihtotrukkien istuinkategorian ymmärtäminen

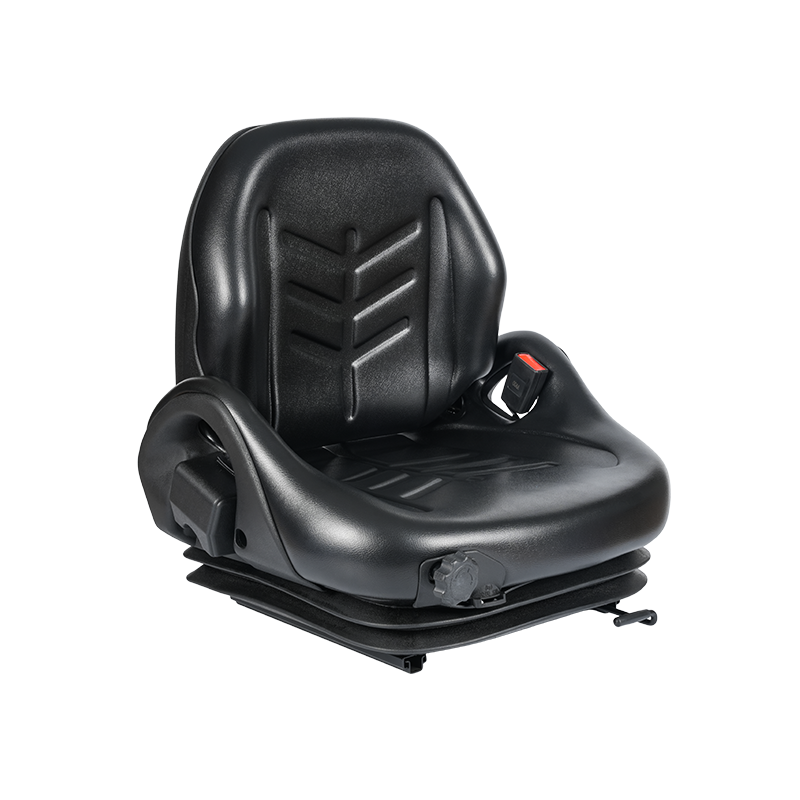

A universaali vaihtotrukin istuin on suunniteltu sopimaan useisiin eri valmistajien trukkimalleihin. Toisin kuin OEM-istuimet, yleismalleissa käytetään standardoituja kiinnitysmalleja ja säädettäviä kiinnikkeitä. Tämä lähestymistapa vähentää varaston monimutkaisuutta suurille laivastoille. Se alentaa myös istuinkohtaista hintaa tinkimättä käyttäjän mukavuudesta tai turvallisuudesta.

Hankinnan kannalta tärkeintä on ymmärtää, mitkä tekniset tiedot määrittävät yhteensopivuuden. Istuimen on täytettävä teollisuuden standardit tärinänvaimennuksen, kestävyyden ja käyttäjän suojan osalta. Alla eritellään tekniset kerrokset, jotka määrittelevät korkealaatuisen yleisistuimen.

Universaalin istuinjärjestelmän ydinkomponentit

• Asennuslevy ja liukukiskot: Istuimen ja trukin alustan välinen liitäntä. Yleislevyissä on useita urakuvioita, jotka sopivat erilaisiin pultinreikäkokoonpanoihin.
• Jousitusmekanismi: Yleensä mekaaninen tai ilmajousitus. Mekaaninen käyttää kierrejousia painonsäädöllä. Ilmajousituksessa käytetään pneumaattista sylinteriä tasaisemman vaimennuksen aikaansaamiseksi.
• Istuintyyny ja selkänoja: Suuritiheyksinen vaahtomuovi teollisuuslaatuisilla vinyyli- tai kangaspäällisillä. Materiaalivalinta vaikuttaa liekinkestävyyteen ja puhdistuksen helppouteen.
• Käyttäjän läsnäolokytkin: Turva-anturi, joka havaitsee, jos käyttäjä istuu. Yleisistuimet sisältävät usein johtosarjan, joka voidaan liittää erilaisiin trukkien ohjausjärjestelmiin.

Tärkeimmät tekniset tiedot B2B-ostajille

Kun hankit a universaali vaihtotrukin istuin , sinun on arvioitava useita teknisiä parametreja. Nämä parametrit vaikuttavat suoraan käyttäjän väsymykseen, turvallisuusvaatimustenmukaisuuteen ja omistamisen kokonaiskustannuksiin. Kaksi kriittisintä ovat painon säätöalue ja tärinäneristyksen suorituskyky.

Painon säätö ja jousituksen tyyppi

Jousituksen on vastattava kuljettajan painoaluetta. Yhteensopimattomuus johtaa pohjan laskuun tai ankaraan ajoon. Mekaanisesti jousitetut istuimet kattavat tyypillisesti 50–120 kg yksinkertaisen kiristysnupin avulla. Ilmajousitetut istuimet tarjoavat hienosäätöä ja ovat suositeltavia monivuorotöissä, joissa eri kuljettajat käyttävät samaa kuorma-autoa.

Varastoihin, joissa on sekavarustus, a raskaaseen käyttöön tarkoitettu yleistrukin istuin vahvistetun jousituksen kanssa. Raskaat versiot käyttävät suurempia kierrejousia ja paksumpia teräsrunkoja kestämään jatkuvaa käyttöä vilkkaassa liikenteessä.

Asennuksen yhteensopivuus ja asennusaika

Universaali ei tarkoita, että se sopii kaikille. Asennuslevyssä on oltava erilaisia ​​pulttikuvioita. Yleisiä kuvioita ovat 7,5 tuumaa leveä, 9 tuumaa leveä ja sivukiinnityskokoonpanot. Todellinen yleisistuin sisältää useita uritettuja reikiä ja sovitinlevyjä.

Asennusaika vaihtelee istuimen rakenteen mukaan. Istuimet, joissa on valmiiksi kootut liukukiskot ja plug and play -johdot, vähentävät seisokkeja. Kalustopäälliköille tämä tarkoittaa alhaisempia työvoimakustannuksia asennusta kohti. Alla on vertailu yleisten istuintasojen kiinnitysominaisuuksista.

Turvallisuusvaatimustenmukaisuus ja sääntelystandardit

Haarukkatrukkien istuinten on täytettävä työturvallisuusstandardit. Pohjois-Amerikassa ANSI/ITSDF B56.1 ohjaa kuljettajan turvaistuinten ja istuimen kiinnitysten suunnittelua. Euroopassa EN 13490 määrittelee tärinätestausvaatimukset. A universaali vaihtotrukin istuin kaupalliseen käyttöön tarkoitetut on varustettava näiden elinten sertifiointitarrat.

Hankintaryhmien tulee pyytää asiakirjoja, jotka osoittavat vaatimustenmukaisuuden. Keskeisiä kohteita ovat testiraportit turvavyön ankkurin lujuudesta ja tärinän läpäisevyydestä. Vaatimustenvastaiset istuimet aiheuttavat vastuuriskejä ja voivat epäonnistua turvatarkastuksissa.

Tärinä ja käyttäjän väsymys

Kokokehon tärinä (WBV) on tunnettu terveysriski trukin käyttäjille. Yleisistuimet tehokkaalla jousituksella vähentävät tärinää. Istuimen siirrettävyysluokitus ISO 7096:n mukaisesti mitattuna kertoo kuinka paljon tärinää tavoittaa kuljettaja. Alle 0,9 arvoa pidetään tehokkaana useimmissa teollisissa sovelluksissa.

Tiloissa, joissa työvuorot ovat pitkiä, valitse a korkea selkänojallinen trukin yleisistuin ristiselän tuki vähentää entisestään väsymystä. Korkeaselkäiset mallit tukevat ylävartaloa sivuttaisliikkeiden aikana, mikä on yleistä kapeakäytävässä.

Materiaalin valinta ja kestävyys

Teollisuusympäristöt altistavat istuimet öljylle, pölylle ja äärilämpötiloille. Materiaalivalinnat vaikuttavat suoraan istuimen käyttöikään. Vinyyli on yleisin päällyste, koska se kestää öljyä ja pyyhitään helposti puhtaaksi. Kangaspäälliset tarjoavat paremman hengittävyyden, mutta vaativat enemmän huoltoa.

Vaahdon tiheys on toinen kriittinen tekijä. Tiheävaahto (arvioitu yli 2,5 naulaa kuutiojalkaa kohti) säilyttää muotonsa toistuvan puristamisen jälkeen. Pienitiheyksinen vaahto puristuu pysyvästi kuukausissa, mikä johtaa käyttäjän epämukavuuteen ja ennenaikaiseen vaihtamiseen.

Kylmävarastointisovelluksiin erikoistunut universaali vaihtotrukin istuin kylmän sään vinyylillä ja matalan lämpötilan vaahdolla. Vakiovaahto kovettuu jäätymisolosuhteissa aiheuttaen huonon iskunvaimennuksen.

Kalustohankintojen kustannusanalyysi

Yleiskäyttöisten istuimien massahankinta tuo merkittäviä säästöjä. Yleinen haku on universaali trukin istuin myytävänä irtotavarana , joka osoittaa laivaston tason kysynnän. Kun arvioit tarjouksia, ota huomioon seuraavat tekijät yksikköhinnan lisäksi:

• Takuuehdot: Etsi vähintään 1 vuosi mekaanisista osista ja 2 vuotta vaahtomuovista ja kannesta.
• Varaosien saatavuus: Yksittäisiä komponentteja (liukukiskot, kytkimet) varastoivat toimittajat vähentävät korjauskatkoksia.
• Toimitus- ja toimitusaika: Kotimaisten jakelijoiden yleisistuimet toimitetaan yleensä 5–7 arkipäivän kuluessa.

Kalustopäälliköiden tulisi myös harkita yhden yleismallin standardointia eri trukkimerkeille. Standardointi yksinkertaistaa huoltohenkilöstön koulutusta ja vähentää varastonhallintakustannuksia.

Johtopäätös

Valitsemalla a universaali vaihtotrukin istuin vaatii teknistä lähestymistapaa. Arvioi asennuksen yhteensopivuus, jousituksen tyyppi, turvallisuustodistukset ja materiaalin kestävyys. Suurille kalustoille standardointi raskaaseen yleismalliin vähentää pitkän aikavälin kustannuksia. Tarvitsetko a raskaaseen käyttöön tarkoitettu yleistrukin istuin vaativiin ympäristöihin tai a korkea selkänojallinen trukin yleisistuin käyttäjän mukavuuden takaamiseksi perusteellinen erittely takaa luotettavan suorituskyvyn ja vaatimustenmukaisuuden.

Usein kysytyt kysymykset (FAQ)

Sopiiko universaali korvaava trukin istuin tiettyyn trukkimalliini?

Useimmat yleisistuimet on suunniteltu sopimaan 80 prosenttiin tavallisista haarukkatrukkimalleista sellaisilta valmistajilta kuin Toyota, Hyster, Yale, Linde ja Crown. Varmista sopivuus mittaamalla olemassa oleva asennusreikäkuvio ja välys kattosuojuksen alla. Asennuslevyn leveyden ja liukukiskon pituuden on vastattava kuorma-autosi lattiatilaa. Monet toimittajat tarjoavat sovitusoppaan tai mallin yhteensopivuuden tarkistamiseksi ennen ostamista.

Mitä eroa on mekaanisilla ja ilmajousitetuilla trukkien istuimilla?

Mekaaninen jousitus käyttää teräksisiä kierrejousia ja vaimenninta iskujen vaimentamiseen. Se on luotettava, edullisempi eikä vaadi ulkoista ilmansyöttöä. Ilmajousituksessa käytetään ilmarakkoa, joka säätyy itsestään kuljettajan painon mukaan ja tarjoaa tasaisemman ajolaadun. Ilmajousitusta suositellaan usean käyttäjän ympäristöissä, mutta se maksaa 30-40 % enemmän. Molemmat tyypit vaativat liikkuvien osien säännöllisen tarkastuksen suorituskyvyn ylläpitämiseksi.

Mistä tiedän, onko istuimessa kuljettajan läsnäolokytkin?

Tarkista "OP-kytkin"- tai "turvakytkin" tuotteen teknisistä tiedoista. Tällä toiminnolla varustetuissa yleisistuimissa on tyynyssä paineaktivoitu anturi ja johdotus. Kytkimen on vastattava trukkisi sähköjärjestelmää (normaalisti auki tai normaalisti kiinni). Jos alkuperäisessä trukissa on istuinkytkin, sen korvaaminen yleisistuimella, josta ei ole kytkintä, poistaa turvalukitustoiminnot käytöstä ja saattaa rikkoa OSHA:n vaatimuksia.

Mikä on yleiskäyttöisen trukin istuimen tyypillinen käyttöikä raskaassa käytössä?

Yksivuorokäytössä (8 tuntia päivässä) kestävä yleisistuin, jossa on vinyylipäällyste ja tiheä vaahto, kestää tyypillisesti 3–5 vuotta. Käyttöikää lyhentäviä tekijöitä ovat altistuminen UV-valolle, kemikaaliroiskeet ja puhdistuksen puute. Ilmajousituksen komponentit saattavat edellyttää tiivisteiden vaihtoa 2–3 vuoden välein pölyisissä ympäristöissä. Turvavyön ankkurin ja kiinnityspulttien säännöllinen tarkastus 6 kuukauden välein on suositeltavaa.

Viitteet

• ANSI/ITSDF B56.1-2020: Turvallisuusstandardi matalan ja korkean noston kuorma-autoille.
• ISO 7096:2020: Maansiirtokoneet – Kuljettajan istuimen tärinän laboratorioarviointi.
• OSHA 1910.178: Moottorikäyttöiset teollisuustrukit — Kuljettajien koulutus ja turvavyövaatimukset.
• Industrial Truck Association (ITA): Parhaat käytännöt trukkien istuinten vaihtamiseen.
• Euroopan standardointikomitea: EN 13490 — Mekaaninen tärinä — Istuimen jousituksen laboratorioarviointi.
• Kaluston hallinta viikoittain: materiaalinkäsittelylaitteiden kokonaiskustannusanalyysi.
