Mitä sinun pitäisi tietää rakennustarvikkeiden istuimista?

Raskaiden koneiden kuljettajan istuimet eivät ole mukavuuden lisävaruste. Se on turvallisuuden kannalta kriittinen, tuottavuuteen vaikuttava komponentti, joka vaikuttaa suoraan käyttäjän terveyteen, koneen ohjauksen tarkkuuteen ja pitkäaikaiseen työvoiman pysymiseen. Rakennuslaitteiden istuimet täytyy vaimentaa jatkuvaa koko kehon tärinää, tukea pitkiä työvuoroja ja selviytyä ankarista ulkoilmaolosuhteista – kaikki samalla kun ne täyttävät kansainväliset ergonomia- ja turvallisuusstandardit. Hankintapäälliköille, kalustooperaattoreille ja OEM-toimittajille selkeä ymmärrys istuinsuunnittelusta on välttämätöntä perusteltujen hankintapäätösten tekemiseksi.

Miksi istuinten suunnittelulla on merkitystä raskaissa laitteissa

Kaivinkoneiden, pyöräkuormaajien, puskutraktorien ja tiehöyleiden kuljettajat istuvat tyypillisesti 8–12 tuntia vuorossa. Tänä aikana ne altistuvat koko kehon tärinälle (WBV), joka välittyy alustan ja istuimen kautta. Pitkäaikainen WBV-altistus liittyy suoraan lannerangan sairauksiin, väsymykseen ja lyhentyneeseen reaktioaikaan. Tekninen laatu rakennuskoneiden istuimet määrittää, kuinka paljon tärinää saavuttaa kuljettajan kehon ja kuinka tehokkaasti istuin kompensoi asennon rasitusta.

Tärinäaltistus ja ISO 2631 -standardit

ISO 2631-1 määrittelee menetelmän ihmisen koko kehon tärinälle altistumisen mittaamiseksi ja arvioimiseksi. Standardissa määritellään terveyttä ohjaavat varovaivyöhykkeet alkaen päivittäisestä tärinäaltistusarvosta A(8) 0,5 m/s2. EU-direktiivi 2002/44/EY asettaa toiminta-arvoksi 0,5 m/s2 ja altistumisen raja-arvoksi 1,15 m/s2 8 tunnin työpäivälle. Istuimen tärinän siirrettävyys mitataan sen istuimen efektiivisen amplitudin siirrettävyyden (SEAT) arvolla. SEAT-arvo alle 1,0 tarkoittaa, että istuin vaimentaa tärinää suhteessa lattiaan. Raskaiden koneiden korkealaatuiset jousitusistuimet saavuttavat tyypillisesti SEAT-arvot välillä 0,6 - 0,85 selkärangan kuormituksen kannalta oleellisella 1-10 Hz:n taajuusalueella.

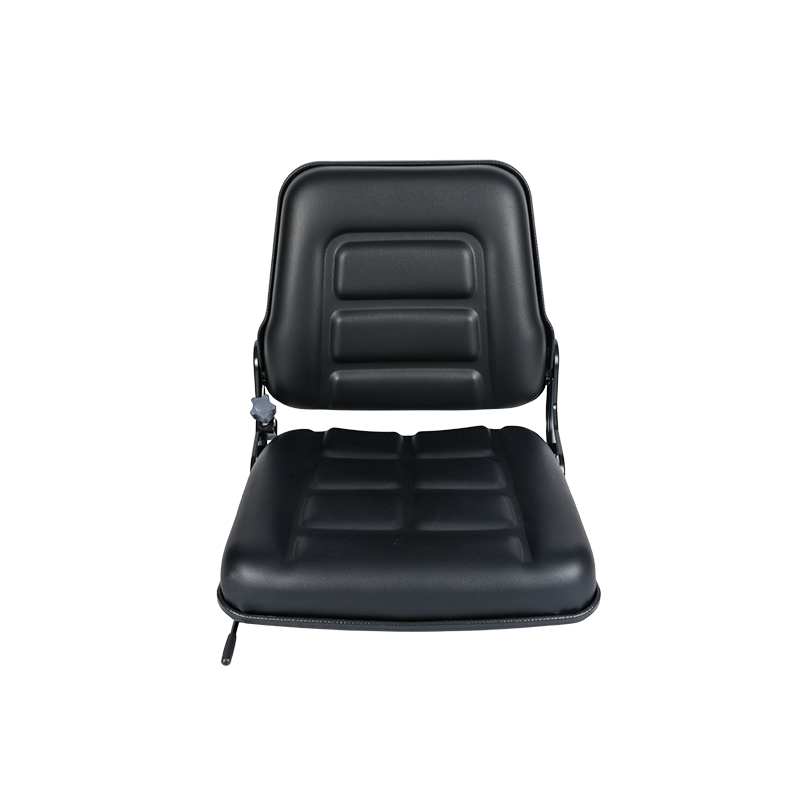

Rakennuskoneiden istuimien ydinkomponentit

Täysin määritelty rakennuskoneiden istuin yhdistää useita toiminnallisia alijärjestelmiä. Jokainen osajärjestelmä edistää käyttäjän suojaa, säädettävyyttä ja kestävyyttä. Tärkeimmät komponentit sisältävät:

• Jousitusmekanismi: Ensisijainen tärinänvaimennusjärjestelmä. Mekaaniset saksi-, ilma- tai hybridijärjestelmät eristävät istuinkaukalon lattiatason tärinältä. Iskun pituus vaihtelee tyypillisesti 80 mm - 120 mm.
• Istuinkaukalo ja selkänojan vaahtomuovi: Korkeatiheyksinen polyuretaanivaahto (tiheys 45–60 kg/m3) tarjoaa alkumukavuuden ja paineen jakautumisen. Vaahtolaatu määrittää pitkän aikavälin väsymiskestävyyden.
• Kannen materiaali: Vinyyli-, kangas- tai nahkapäällysteet valitaan ilmaston, hygieniavaatimusten ja kulutuskestävyyden perusteella. Vinyyli on vakiona ulkona ja kosteissa ympäristöissä.
• Eteen ja taakse liukusäätö: Käyttäjä voi optimoida säätimien ulottuvuuden. Vakioliikealue on 150–200 mm ja lukitusväli 25 mm.
• Korkeuden säätö: Mekaaninen tai pneumaattinen korkeussäätö sopii erikokoisille käyttäjille. Tyypillinen pystysuuntainen liikealue on 60 mm - 100 mm.
• Ristiselän tuki: Säädettävät lannerangan järjestelmät, joko mekaaniset tai pneumaattiset, säilyttävät lannerangan luonnollisen lordoottisen käyrän pitkän käytön aikana.
• Käsinojat: Kiinteät, taitettavat tai säädettävät käsinojat vähentävät hartioiden ja niskan kuormitusta ohjaustoiminnon aikana. Käsinojan korkeus ja kulman säätö ovat tärkeitä kaivinkoneen ohjaamoissa.
• Turvavyö ja kiinnityslevy: Integroitu sisäänvedettävä lantiovyö tai 3-pistevaljaat täyttävät ISO 6683- ja ROPS/FOPS-ohjaamovaatimukset kaatumissuojajärjestelmille.

Jousitusjärjestelmän tyyppejä verrattu

Jousitusjärjestelmä on suorituskyvyn kannalta kriittisin komponentti kaikissa raskaan kaluston istuimissa. Erilaiset jousitustekniikat tarjoavat selkeät kompromissit kustannusten, säädettävyyden, tärinäneristysalueen ja huoltovaatimusten välillä. Seuraavassa taulukossa verrataan kolmea pääasiallista jousitustyyppiä, joita käytetään rakennuslaitteiden istuimet jousitusjärjestelmällä kokoonpanot.

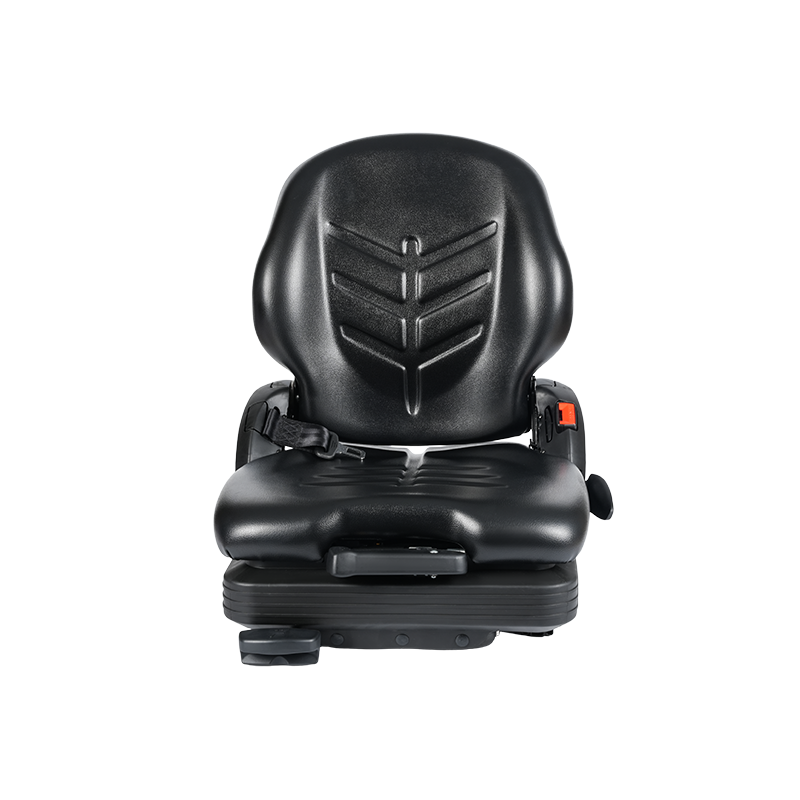

Rakennustarvikkeet Jousitusjärjestelmällä varustetut istuimet

Ergonominen muotoilu kuljettajan suorituskykyä varten

Ergonominen suunnittelu raskaiden laitteiden istuimissa ylittää säädettävyysalueet. Se käsittelee käyttäjän kehon geometrian, tietyn koneen ohjausjärjestelyn ja työtehtävän asentovaatimusten välistä vuorovaikutusta. Huono ergonominen suunnittelu johtaa tuki- ja liikuntaelinten sairauksiin, käyttäjän väsymykseen ja heikentyneeseen tilannetietoisuuteen – jotka kaikki lisäävät tapaturmariskiä.

Ergonomiset rakennuskoneiden istuimet kaivinkoneisiin

Ergonomiset rakennuskoneiden istuimet kaivinkoneisiin niillä on erityisiä suunnitteluvaatimuksia, jotka eroavat pyöräkuormaajien tai puskutraktoreiden istuimista. Kaivinkoneen kuljettajat pyörittävät ylävartaloa usein ja heidän on päästävä joystick-säätimiin, jotka on asennettu säädettäviin konsoleihin, jotka on kiinnitetty istuinrakenteeseen. Tämä tarkoittaa, että istuimen on toimittava ohjausalustana, ei vain istumatasona. Kaivinkoneen istuinten tärkeimmät ergonomiset parametrit ovat:

• Istuinosan kulma: Pieni 3-5 asteen kallistus eteenpäin vähentää lonkan taivutuskulmaa ja lannerangan puristusta ylävartalon kiertoliikkeen aikana.
• Yhteensopivuus käsinojaan asennetun konsolin kanssa: Istuinrakenteessa on oltava standardoidut kiinnityskohdat ohjaussauvakonsoleille, tyypillisesti käyttämällä 4-reikäisiä DIN- tai ISO-pultteja.
• Selkänojan kallistusalue: Vähintään 15–25 asteen kallistuskulma pystysuorasta antaa kuljettajalle mahdollisuuden säätää asentoa taukojen aikana poistumatta ohjaamosta.
• Reiden tuki sivusuunnassa: Muotoillut istuinkaukalon sivutuet vähentävät liukumista koneen heilahtelujaksojen aikana ja parantavat kuljettajan vakautta.

Rakennusvarusteet Istuinten painonsäätö: miten se toimii

Painon säätö on välttämätöntä, koska jousitusjärjestelmät on viritetty toimimaan tietyllä kuormitusalueella. Istuimen käyttäminen suunnitellun painoalueen ulkopuolella vähentää eristystehoa ja lisää tärinän välitystä. Suurin osa raskaan kaluston istuimista on mitoitettu 50–130 kg painaville kuljettajille, ja jousituksen asetuspistettä voidaan säätää optimoimaan eristys käyttäjän todellisen painon mukaan.

Mekaaninen vs ilmapainon säätö

Rakennuslaitteiden istuimen painon säätö järjestelmät jaetaan kahteen pääluokkaan. Mekaanisissa järjestelmissä käytetään kiertonuppia tai vipua kierrejousen esijännittämiseen. Ilmajärjestelmät käyttävät paineistettua rakkoa, jota säädetään venttiilin avulla. Alla olevassa taulukossa verrataan molempia menetelmiä kaluston hankintapäätösten kannalta tärkeimpien kriteerien mukaan.

Materiaalit ja kestävyys

Istuinkomponenttien materiaalivalinta määrää suoraan käyttöiän kenttäolosuhteissa. Rakennustyömaaympäristöt altistavat työntekijät UV-säteilylle, mudalle, hydraulinesteelle, sateelle ja äärilämpötiloille, jotka vaihtelevat miinus 30:stä plus 70 celsiusasteeseen maailmanlaajuisissa käyttöönottoskenaarioissa.

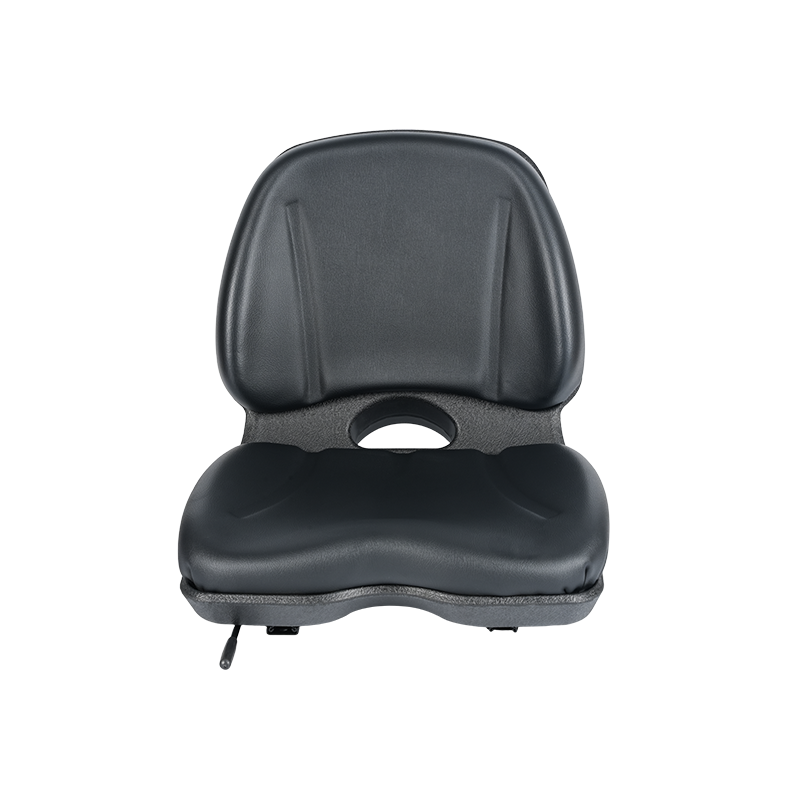

Vedenpitävät rakennustarvikkeiden istuimet ulkokäyttöön

Vedenpitävät rakennuslaitteiden istuimet ulkokäyttöön vaativat yhdistelmän tiivistettyjä kansimateriaaleja, korroosionkestäviä runkokomponentteja ja viemäröintiin suunniteltua istuinpohjan geometriaa. Seuraavat materiaalitiedot määrittelevät kestävän ulkokäyttöön tarkoitetun istuimen:

• Kannen materiaali: PVC-pinnoitettu vinyyli, jonka paksuus on vähintään 0,8 mm ja Martindale-hankauskestävyys vähintään 50 000 sykliä. UV-stabilisaattorilisäaineet estävät pinnan halkeilua pitkäaikaisen auringonoton jälkeen.
• Vaahtoydin: Istuinkaukalossa oleva umpisoluinen polyuretaanivaahto estää kosteuden imeytymisen. Avosoluinen vaahto selkänojassa on hyväksyttävää, kun se on peitetty kosteutta estävällä kerroksella.
• Runko ja pohja: Jauhemaalattu teräsrunko, jonka pinnoitteen paksuus on vähintään 60 mikronia, tarjoaa korroosiosuojan märissä ja suolaisissa ympäristöissä. Ruostumattomasta teräksestä valmistetut laitteistot on tarkoitettu meri- tai rannikkokäyttöön.
• Viemärikanavat: Istuinkaukalossa olevat tyhjennysreitit mahdollistavat veden poistumisen sen sijaan, että ne kerääntyvät käyttäjän alle.

Rakennuskoneiden varaistuimet: hankintakriteerit

Varaosat rakennuskoneita varten on vastattava alkuperäisen laitevalmistajan (OEM) spesifikaatiota mitoiltaan ja toiminnaltaan. Väärä asennus vaarantaa käyttäjän turvallisuuden ja voi mitätöidä koneen takuun. Seuraavien kriteerien tulee ohjata kaikkia vaihtoistuinten hankintoja:

• Asennuskuvioiden yhteensopivuus: Tarkista pulttikuvion mitat (yleensä 4-reikäiset kuviot 150 x 150 mm tai 200 x 200 mm välein) koneen istuimen asennuslevyä vasten ennen tilaamista.
• Jousitusisku ja painoalue: Varmista, että vaihtojousituksen iskunpituus ja kuljettajan painoalue vastaavat alkuperäisiä määrityksiä tärinäneristyksen säilyttämiseksi.
• Käsinojan konsolin käyttöliittymä: Varmista integroiduilla ohjauskonsolilla varustetut kaivinkoneet ja kurottajat, että vaihtoistuin hyväksyy olemassa olevat konsolin kiinnitystarvikkeet.
• Turvavyön vakiona: Varaistuimissa on oltava ISO 6683 -standardin tai vastaavan koneen ROPS-sertifikaatin edellyttämän standardin mukainen turvavyöjärjestelmä.
• Mittakuori: Istuimen leveyden, korkeuden ja syvyyden tulee mahtua ohjaamon suunniteltujen välysalueiden sisälle. Ylisuuret vaihdot voivat estää ohjaamon sisään-, poistumis- ja hätäpoistumisreitit.

B2B-hankintojen tarkistuslista

Kalustopäälliköiden, OEM-ostotiimien ja jälkimarkkinoiden jakelijoiden osalta, jotka hankkivat volyymia, seuraavien kohtien tulee olla jokaisessa istuimen eritelmäasiakirjassa tai tarjouspyynnössä:

• ISO 7096 -vaatimustenmukaisuusasiakirjat: Pyydä testiraportteja, jotka vahvistavat, että istuin täyttää ISO 7096 -laboratorion tärinätestivaatimukset asianomaiselle koneluokalle (EM1 - EM9).
• Painon säätöalue ja käyttäjän nimellispaino: Vahvista käyttäjän pienin ja suurin paino, joita jousitus on kalibroitu kestämään.
• Kannen materiaalin erittely: Pyydä materiaalitiedote, joka sisältää kulutuskestävyyden, UV-kestävyyden ja lämpötilan käyttöalueen.
• Vaahdon tiheys ja ILD (Indentation Load Deflection): Määritä vaahdon vähimmäistiheys (45 kg/m3 istuinkaukalossa) ja ILD-arvo (tyypillisesti 35–45 N rakennusistuinsovelluksissa).
• Takuuehdot: Määritä vähimmäistakuuaika (tyypillisesti 12–24 kuukautta) ja katetut vikatilat, mukaan lukien ripustusmekanismi, vaahto ja kannen eheys.
• MOQ ja toimitusaika: Määritä vähimmäistilausmäärät ja tuotannon läpimenoajat sekä vakioluetteloistuimille että räätälöityille versioille.
• Varaosien saatavuus: Varmista yksittäisten varaosien (jousitussarjat, vaahtomuovisarjat, kansipinnat) saatavuus kaluston huolto-ohjelmien tukemiseksi.

Usein kysytyt kysymykset

1. Mikä on ISO-standardi rakennuslaitteiden istuimien testaamiseen?

ISO 7096 on ensisijainen kansainvälinen standardi koko kehon tärinän läpäisevyyden laboratorioarviointiin rakennuskoneiden istuimet . Se määrittelee yhdeksän koneen syöttöspektria (EM1 - EM9), jotka vastaavat eri konetyyppejä, kuten pyöräkuormaajia, maantiivistäjiä ja tela-alustaisia ​​kaivinkoneita. Jokainen spektri simuloi kyseiselle koneluokalle tyypillistä värähtelyprofiilia. Istuimen on saavutettava maksimi SEAT-arvo (yleensä 1,0 tai pienempi luokasta riippuen), kun se testataan asiaankuuluvaa syöttöspektriä vasten, jotta se katsotaan yhteensopivaksi. Ostajien tulee pyytää ISO 7096 -testiraportteja istuintoimittajilta ja varmistaa, että testattu syöttöspektri vastaa kohdekonetyyppiä.

2. Kuinka usein rakennuskoneiden istuimet tulee vaihtaa?

Käyttöikä riippuu käyttötunneista, käyttäjän painosta, ympäristöolosuhteista ja jousituksen tyypistä. Yleisohjeena on, että jousitusmekanismit on tarkastettava 2 000 käyttötunnin välein ja vaihdettava, kun SEAT-arvon mittaukset tai fyysinen tarkastus paljastavat heikentyneen eristyskyvyn. Vaahtopuristussarja, joka ylittää 25 prosenttia alkuperäisestä paksuudesta, on luotettava osoitus siitä, että istuinpohjavaahto on vaihdettava. Ulkosovelluksissa käytettävät peitemateriaalit on yleensä vaihdettava 3–5 vuoden välein UV-säteilyn hajoamisen ja hankauksen vuoksi. Ennakoiva korvaaminen rakennuskoneiden varaistuimet ennen vikaa vähentää käyttäjän loukkaantumisriskiä ja välttää suunnittelemattomat seisokit.

3. Voiko yleisistuin korvata OEM-kohtaisen istuimen?

Universaalit jälkimarkkinaistuimet voivat korvata OEM-istuimet, jos asennuskuvion, mittakuoren, jousituksen ja turvavyön standardien on todettu vastaavan. Monet jälkimarkkinatoimittajat valmistavat istuimia säädettävillä kiinnityssovittimilla, jotka sopivat useisiin pulttikuvioihin. Integroiduilla ohjauskonsolilla varustetut istuimet – yleiset kaivinkoneissa – edellyttävät kuitenkin konekohtaisia ​​konsoliasennusliitäntöjä, joita yleisistuimet eivät välttämättä tue. Vertaile aina koneen mallia, ohjaamon mittoja ja konsolin kiinnitysvaatimuksia ennen kuin määrität yleisen korvaavan koneen kalustosovelluksia varten.

4. Mitä eroa on mekaanisella ja ilmajousituksella rakennuskäyttöön?

Mekaanisen jousituksen istuin käyttää kierrejousta ja vaimennusjärjestelmää tärinän eristämiseen. Se ei vaadi ulkoista energialähdettä ja sopii hyvin koneisiin, joissa ei ole paineilmasyöttöä. Ilmajousitettu istuin käyttää paineistettua rakkoa kuljettajan painon tukemiseen ja tärinän eristämiseen. Se tarjoaa tarkemman painonsäädön ja saavuttaa yleensä alhaisemmat SEAT-arvot kuljettajan painoalueella. Ilmajärjestelmät vaativat puhdasta, kuivaa 6–8 baarin paineilmaa, jonka useimmat nykyaikaiset rakennuskoneet tarjoavat ohjaamon LVI- tai pneumaattisen piirin kautta. Kaluston hankintaa varten rakennuslaitteiden istuimet jousitusjärjestelmälläs ilmakonfiguraatiossa ovat suositeltavia pitkiä työtunteja kestäviin sovelluksiin, joissa tärinäaltistuksen minimointi on ensisijainen tavoite.

Viitteet

• Kansainvälinen standardointijärjestö. ISO 7096: Maansiirtokoneet – Kuljettajan istuimen tärinän laboratorioarviointi . ISO, Geneve.
• Kansainvälinen standardointijärjestö. ISO 2631-1: Mekaaninen tärinä ja isku – ihmisen altistumisen arviointi koko kehon tärinälle, osa 1: Yleiset vaatimukset . ISO, Geneve.
• Euroopan parlamentti ja neuvosto. Direktiivi 2002/44/EY terveyttä ja turvallisuutta koskevista vähimmäisvaatimuksista, jotka koskevat työntekijöiden altistumista fysikaalisista tekijöistä (tärinästä) aiheutuville riskeille . Euroopan unionin virallinen lehti, 2002.
• Kansainvälinen standardointijärjestö. ISO 6683: Maansiirtokoneet — Turvavyöt ja turvavyön kiinnityspisteet — Suorituskykyvaatimukset ja -testit . ISO, Geneve.
• Griffin, M.J. Ihmisen tärinän käsikirja . Academic Press, Lontoo, 1990.
• Euroopan työturvallisuus- ja työterveysvirasto. Koko kehon tärinä: rakennusalan työntekijöiden altistuminen . EU-OSHA, Bilbao, 2008.
